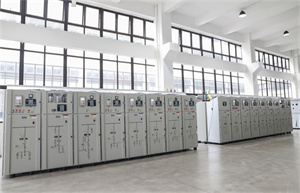

用戶可根據配電室設計選擇靠墻或離墻自由安裝。
用戶可選擇配電室內配電柜面對面或背靠背布置。前
部或后部電纜連接，饋線柜可頂部電纜/母線連接。兩
側可擴展，對已有產品的擴展可以無縫對接。合理的釋
壓通道保障操作人員安全。高海拔方案可應用于貴州等
高海拔城市。
|
項目 |
單位 |
數值 |
|
|
額定電壓 |
KV |
12 |
|
|
額定電流 |
A |
630、1250、2000、2500、3150、4000 |
|
|
額定工頻耐受電壓 |
相間、對地 |
KV |
42 |
|
斷口 |
KV |
48 |
|
|
額定雷電沖擊耐受電壓 |
相間、對地 |
KV |
75 |
|
斷口 |
KV |
85 |
|
|
額定短路開斷電路 |
KA |
25、31.5、40 |
|
|
額定短路關合電流 |
KA |
63、80、100 |
|
|
額定峰值耐受電流 |
KA |
63、80、100 |
|
|
額定短時耐受電流 |
KA/S |
25/4、31.5/4 40/4 |
|
|
接地開關短時耐受電流 |
KA/S |
25/4、31.5/4 40/4 |
|
|
防護等級 |
|
IP4X |
|
|
抗內部燃弧故障試驗能力 |
|
IAC: A FLR 25KA/31.5KA/40KA/0.5S |
|
